안녕하세요~

이번에는 신림동에 오래동안 방치되었던 "신림백화점" 철거 현장에 다녀왔습니다~









신림백화점은 공사 진행 중, 중단되어 오래동안 방치되었다가,



최근 동부건설에서 아이원산업개발과 함께



신림백화점을 철거하고, 오피스텔과 근린생활시설 신축을 계획하고 있습니다.

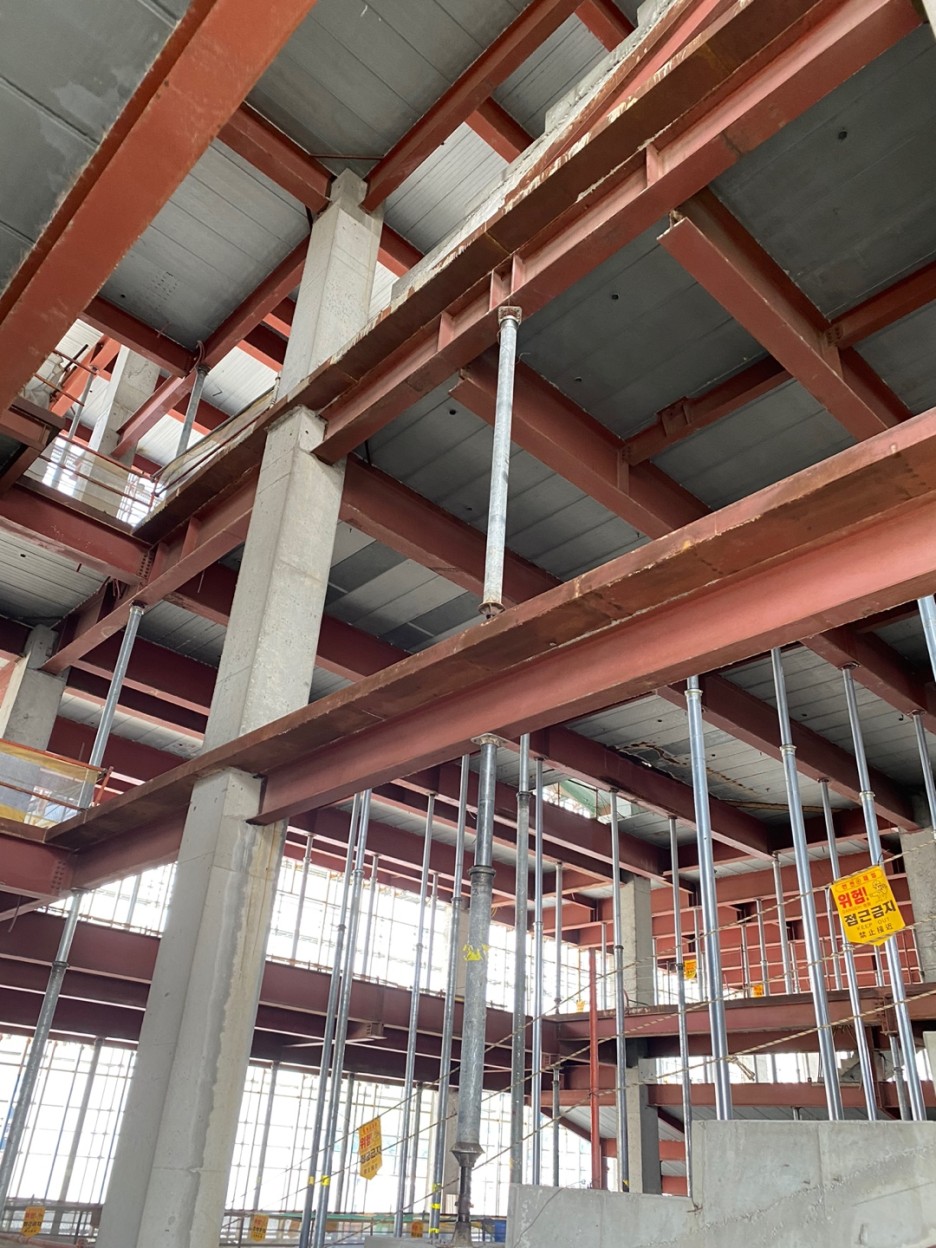

현장 층고는 낮은 층은 2.6미터부터, 백화점 내부 극장시설 구간에는 최소 5미터가 넘는 층고 등

다양한 층고가 있습니다.

다양한 층고에 최소한의 규격으로 전용하여 최대의 효과를 낼 수 있는 센지주가 사용되었는데요,



S1, 센지주 (2.5*2.0) 부터 S5, 센지주 (5.5*4.8) 까지 사용되었습니다.

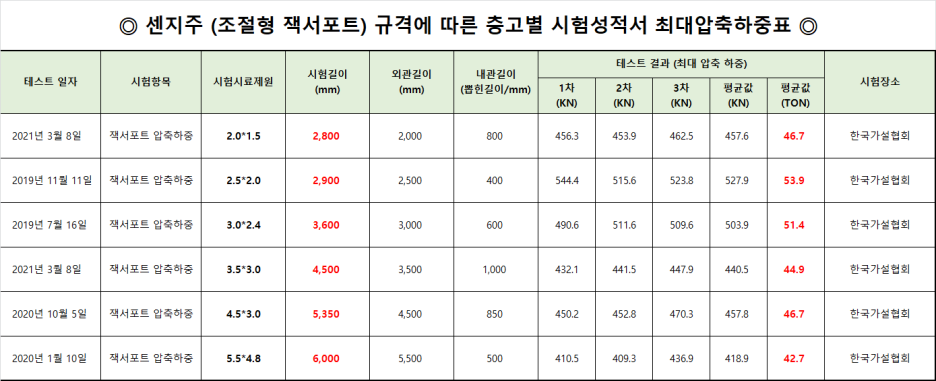

현장에 출고된 센지주의 시험성적서 값은 위의 표와 같습니다.

#최대압축하중 값을 기준으로 평균 3미터 구간에서,

약 50 여톤의 하중을 버티는 것으로 확인됩니다.







간혹 설계도면상이나 구조에서 요구하는 하중값 30톤이라는 것은 #허용하중 값을 의미하며,

이 경우, 반드시 구조기술사를 통해 현장 구조검토를 받은 후,

잭서포트를 수량에 맞게 설치 보강하여야 안전한 작업을 할 수 있습니다.



올바른 하중계산법 및 잭서포트 선택하기 바로가기

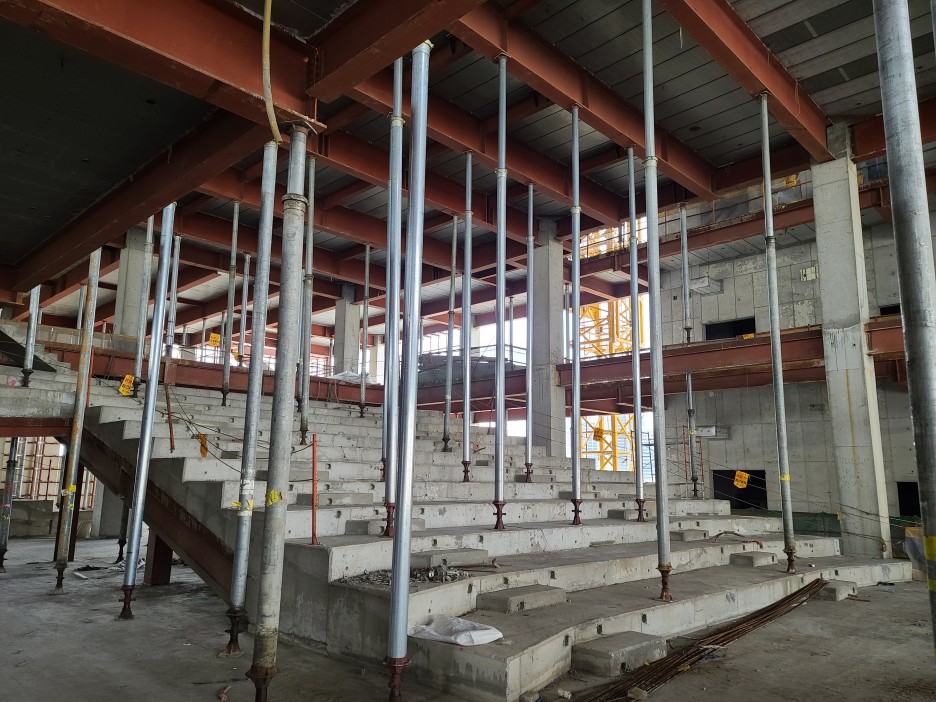

백화점 내부 극장시설을 위해 설계되었던 공간입니다.

극장 좌석배치를 위한 계단식 구조물에 동일한 센지주 (조절형 잭서포트) 가

설치되어 있습니다.



일반적인 계단 높이와 달리, 극장 좌석을 위한 계단 층고는 보통 단일 잭서포트로는 설치가 어렵습니다.



하부 스크류잭의 조절범위가 최대 30cm 인데 반해, 계단 높이는 더 높기 때문입니다.



이럴 경우, 현장에서 작업을 위해서는

층고별로 규격에 맞는 잭서포트를 하나하나 수량에 맞게 발주를 해야하는데,



센지주 (조절형 잭서포트) 는 규격에 따라 조절 범위 기준 최소 1.0 미터에서 최대 5.5 미터까지,

층고 기준 최소 1.8 미터에서 최대 11.5 미터까지 사용 가능하기 때문에,

발주는 물론 설치, 적재, 운반 등 모든 면에서 가성비 갑 이라고 할 수 있습니다.















현장은 보통의 철거 현장과는 달리, 백화점 건축 중단에 따른 철거로, 내부 건설 폐기물들이 거의 없습니다.

얼핏 보면 신축 현장에 설치된 자재처럼 현장 내부가 깔끔하게 정돈되어 있지만,



마찬가지로 시스템 서포트와 달리, 잭서포트가 개당 지지하는 하중 값이 크고, 부속품들이 거의 없기 때문에

안전하고 깔끔한 작업 환경 여건을 만들 수 있습니다.









하부 스크류 핸들을 중망치를 이용하여 조여, 센지주 (잭서포트) 를 설치하는 모습







층마다 일렬로 설치된 센지주 (잭서포트)



백화점이 철거되면 오피스텔 및 근린생활 시설로 거듭나,

신림역에 새로운 활력소를 불어주길 바라며, 이번 포스팅은 마치도록 하겠습니다~
