안녕하세요~

이번 현장은 지난 4월 5일, 식목일에 발생한 거짓말 같은 안타까운 사고였던

정자동 정자교 붕괴사고 현장입니다





탄천 정자교 인도 일부가 갑자기 붕괴되면서 1명의 사망자와 1명의 중상자가 발생한

정말 어이없는 사고였는데요,



현재에도 계속 공사 관련자 조사 및 안전정밀 진단이 진행되고 있기에

포스팅 하는게 조심스러울 수 밖에 없지만,



그래도 저희 자재가 납품되어있는 현장이고, 안전에 대한 경각심을 위해서라도

알려드리는게 맞는게 싶어 다시 한번 조심스럽게 포스팅을 하려합니다.

아울러, 피해자 유가족분들에게 심심한 조의를 표하며,

사고를 당하신 중상자분은 빠른 쾌유를 기원합니다







사고는 정자동 정자역 신분당선 방향에 탄천에 위치한 정자교에서 발생하였는데,

컨틸레버 공법으로 설계된 정자교의 인도 일부가 붕괴되면서 인도 위를 지나던 시민 2명이

사고를 당한 안타까운 현장입니다.





4월 7일, 긴급하게 성남시청에서 관련 회의를 소집하였고,

분당구 탄천교량 상부 사송교-야탑교-하탑교 에서 서현교-수내교-백현교 를 지나

미금교-구미교-오리교까지 총 18개 교량에 잭서포트(센지주, 조절형 잭서포트)

총 1,200 여개를 설치하는 작업을 주말까지 설치하였고, 추가적으로 보강작업을 위해





수평클램프를 연결하여 횡대보강을 더하였습니다.

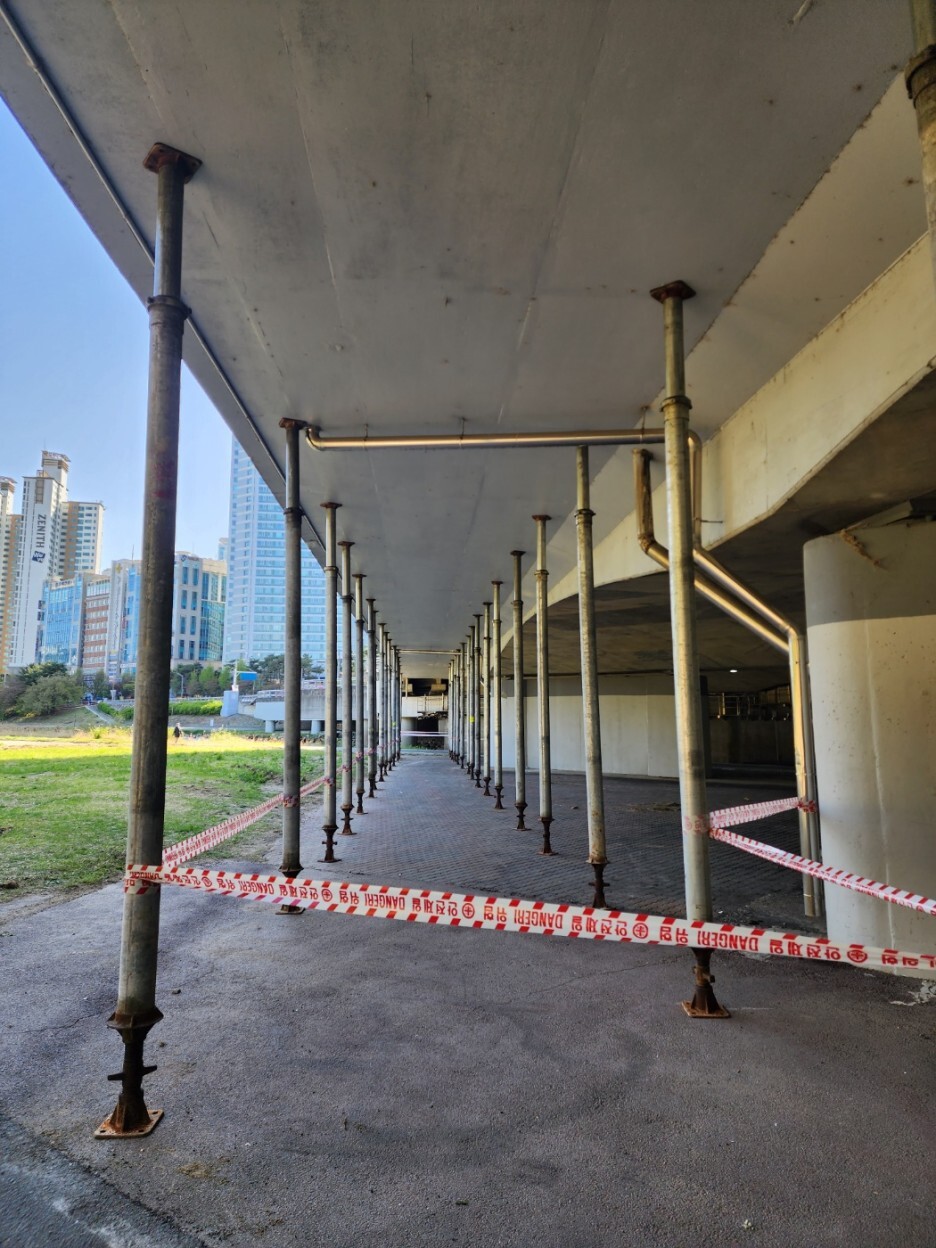

[궁내교 사진입니다]

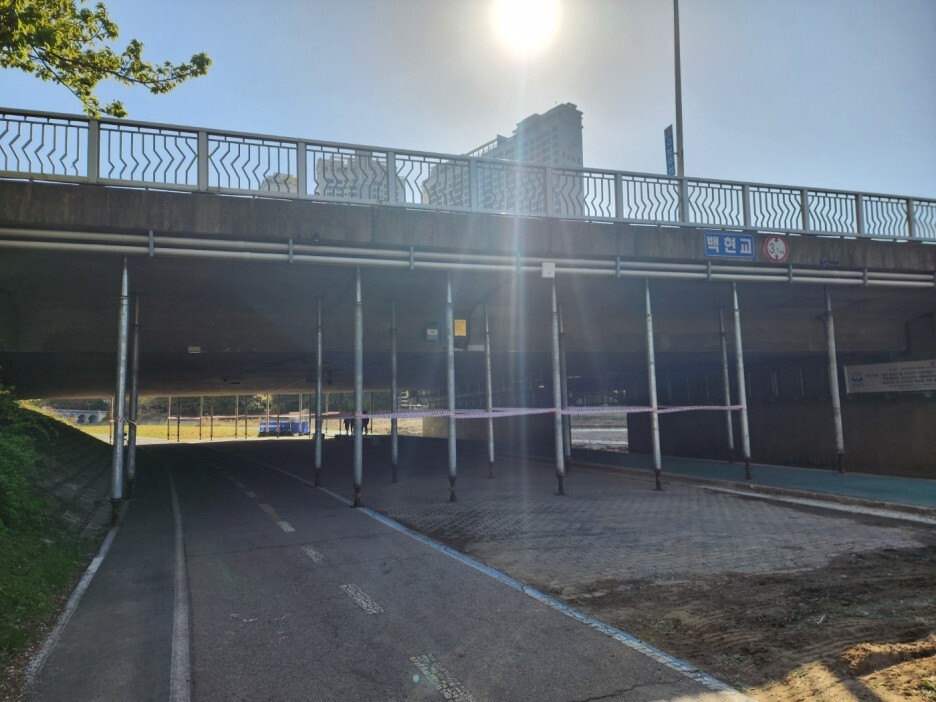

[백현교 사진입니다]

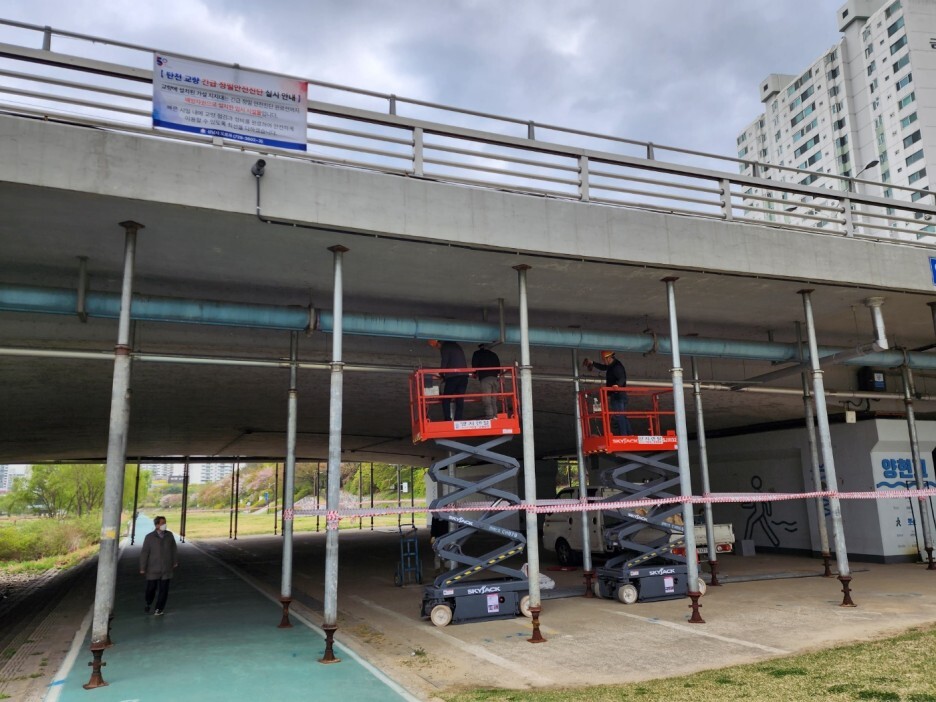

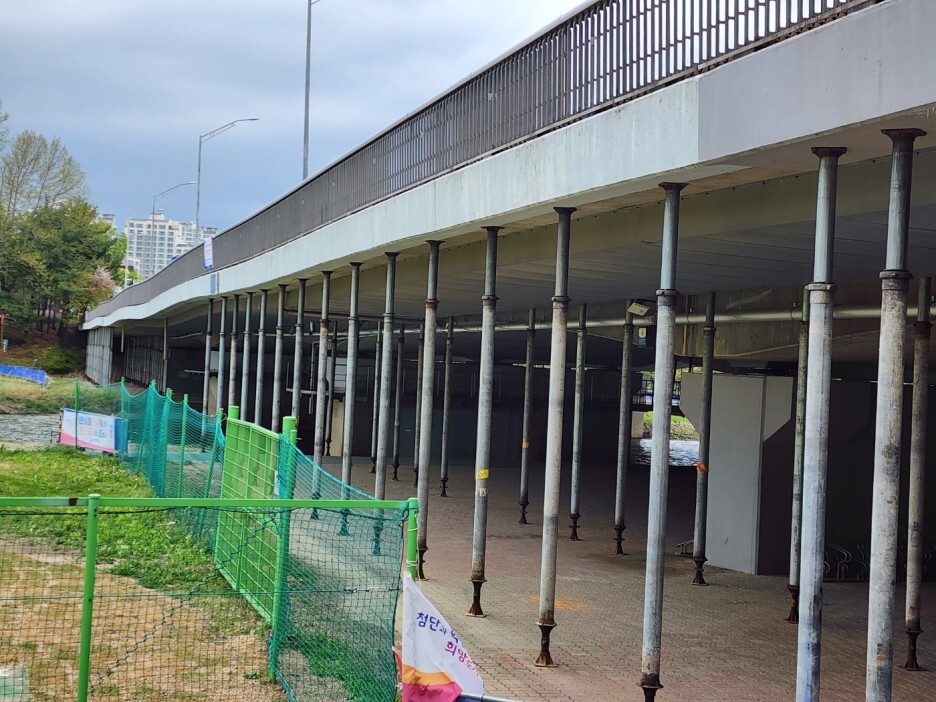

[수내교 사진입니다]

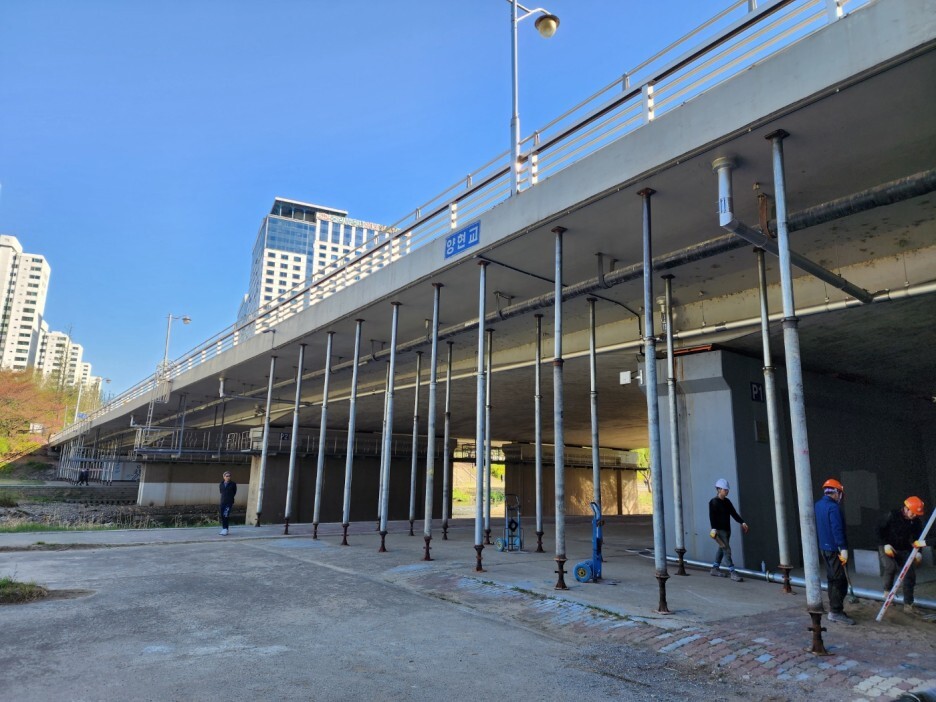

[양현교 사진입니다]





설치된 자재는 S3, 센지주 (3.5*3.0) 규격과 S5, 센지주(5.5*4.8) 규격입니다





S3, 센지주 (3.5*3.0) 은 직경 Φ139.8mm 외관 파이프 3.5미터 안에

직경 Φ114.3mm 내관파이프 3.0m 가 들어있어 길이 조절을 하는 규격으로

최소 3.6 미터에서 최대 6.0 미터까지 사용 가능한 조절형 잭서포트입니다.



최대압축하중 기준으로 4미터에서 44.9톤, 5미터에서 37.5톤,

5.5미터에 33.3톤까지 버틸 수 있는 테스트 결과값을 가지고 있습니다.





S5, 센지주 (5.5*4.8) 은 직경 Φ139.8mm 외관 파이프 5.5미터 안에

직경 Φ114.3mm 내관파이프 4.8m 가 들어있어 길이 조절을 하는 규격으로

최소 5.6 미터에서 최대 9.5 미터까지 사용 가능한 조절형 잭서포트입니다.



최대압축하중 기준으로 6미터에서 42.7톤 6.5미터에서 40.1톤,

8미터에서 18.2톤의 테스트 결과값을 가지고 있습니다.





수평클램프는 외관파이프와 내관파이프용으로 구분되며





지난 2018년 수서역 SRT 역사 내 공사현장에서 사용된게 대표적입니다.

https://blog.naver.com/sewon_biz/221321306598







아무쪼록 모든 교량이 안전정밀진단을 철저히 조사받아 시민들이 불안감 없이

교량을 사용할 수 있도록 확실한 계기가 되었으면 좋겠습니다
